隔(ge)膜(mo)阀(fa)结(jie)构(gou)特(te)点及(ji)设(she)计(ji)标准(zhun)

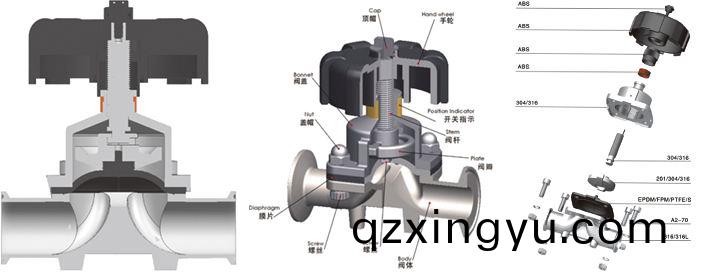

隔膜阀(fa)是(shi)用(yong)隔(ge)膜作(zuo)启闭件封(feng)闭流道(dao)、截(jie)断流(liu)体、并将(jiang)阀体(ti)内(nei)腔(qiang)和阀(fa)盖内(nei)腔(qiang)隔(ge)开的截止(zhi)阀。众所周(zhou)知(zhi)，每(mei)个阀门产(chan)品都(dou)有他(ta)的(de)结构(gou)特点、应(ying)用范围(wei)及生产、设计标准(zhun)。以市(shi)场(chang)上广泛(fan)应用的德国(guo)沃(wo)德WODE品牌隔(ge)膜(mo)阀为(wei)例介绍(shao)，其(qi)主(zhu)要特(te)点及标(biao)准(zhun)如下(xia)：
序(xu)号(hao) | 名(ming)称(cheng) | 结构特(te)点(dian) | 适(shi)用(yong)设(she)计标准 |
1 | 堰式隔(ge)膜阀 | 行程(cheng)短，流阻较(jiao)大（相对于直通式），对隔膜(mo)挠(nao)性要求较(jiao)低(di)。堰式(shi)隔膜阀有衬(chen)塑、衬(chen)胶、衬搪(tang)瓷及(ji)无(wu)衬(chen)里等(deng)结(jie)构，是(shi)各(ge)类隔(ge)膜(mo)阀(fa)中(zhong)应用最(zui)广泛(fan)的一种形(xing)式，具(ju)有(you)一定(ding)的节(jie)流(liu)特(te)性，可用于(yu)真空。耐(nai)蚀(shi)性(xing)和抗颗粒介(jie)质(zhi)性(xing)好。密封可靠，成(cheng)本低。阀(fa)体(ti)有(you)整体铸(zhu)造(zao)和锻焊等结构，锻(duan)焊结(jie)构的(de)阀(fa)体材(cai)料(liao)致密(mi)性(xing)较(jiao)高，可用于高(gao)真(zhen)空工矿(kuang) | GB/T12239 |
2 | 直通(tong)式隔(ge)膜(mo)阀(fa) | 流阻小，行程(cheng)较长（相(xiang)对(dui)于堰(yan)式），对(dui)隔(ge)膜(mo)挠性(xing)要(yao)求(qiu)较(jiao)高(gao)，切断性(xing)能和(he)流通(tong)能力均(jun)佳，可用(yong)于(yu)高真空(kong)。耐(nai)腐(fu)蚀，能(neng)用于(yu)颗(ke)粒状介质(zhi)，内腔可衬(chen)塑(su)、衬(chen)胶(jiao)或(huo)衬搪瓷 | GB/T 12239 |
3 | 直(zhi)流式(shi)隔(ge)膜阀 | 具(ju)有(you)截止(zhi)阀(fa)和隔(ge)膜(mo)阀特(te)点，阀(fa)座密封采(cai)用包覆非(fei)金属材料的金(jin)属(shu)阀(fa)瓣，具有(you)较(jiao)高的(de)承载(zai)能(neng)力(li)和(he)密(mi)封性(xing)。隔(ge)膜作为(wei)中(zhong)法兰密(mi)封和阀杆(gan)填(tian)料密封，又作(zuo)为隔(ge)离(li)阀(fa)体(ti)和阀(fa)盖(gai)的屏障(zhang)，密(mi)封可(ke)靠(kao)。阀(fa)体(ti)流(liu)通呈流(liu)线(xian)形，流通能(neng)力好，流(liu)阻(zu)小(xiao)，无淤积(ji)介(jie)质(zhi)的死角。阀(fa)体内腔可衬(chen)胶(jiao)或衬(chen)塑。通常(chang)为(wei)法(fa)兰(lan)连接或(huo)对焊(han)连接(jie) | GB/T 12239 |
序号(hao) | 名(ming)称 | 结构(gou)特(te)点 | 适用设(she)计标准 |
4 | 针(zhen)形(xing)隔(ge)膜阀 | 具有针形(xing)截止阀(fa)和(he)隔(ge)膜阀的特(te)点，行程(cheng)较(jiao)小，对(dui)隔膜(mo)挠(nao)性(xing)要求低，阀(fa)体内(nei)腔可衬塑或(huo)衬(chen)胶，通常为螺纹(wen)连接 | GB/T 12239 |
5 | 堰(yan)式(shi)陶(tao)瓷(ci)隔(ge)膜(mo)阀 | 阀体(ti)采用陶瓷(ci)整(zheng)体(ti)成(cheng)形或金属(shu)阀体内(nei)衬(chen)陶(tao)瓷(ci)的结(jie)构(gou)。隔膜(mo)采(cai)用柔软薄(bao)膜(mo)状PTFE材(cai)料(liao)以(yi)提(ti)高耐磨、耐腐蚀(shi)性(xing)。隔膜(mo)背面衬厚(hou)橡(xiang)胶以(yi)提高(gao)其(qi)承(cheng)载能力 | GB/T 12239 |
6 | 堰(yan)式塑(su)料隔膜(mo)阀(fa) | 一(yi)般结(jie)构除阀(fa)杆(gan)和(he)紧(jin)固(gu)件(jian)外，其他零(ling)部(bu)件(jian)材料均(jun)为塑(su)料或橡胶。可(ke)用于强腐蚀性介质 | GB/T 12239 |
7 | 直流式和直角(jiao)式(shi)玻(bo)璃隔(ge)膜(mo)阀 | 主体(ti)材料(liao)为(wei)玻(bo)璃。结构通(tong)常(chang)有(you)直通(tong)式和(he)直角两种(zhong)形式(shi)，阀体(ti)有(you)透(tou)明度，能(neng)观(guan)察(cha)介(jie)质(zhi)物(wu)料(liao)在(zai)阀(fa)内(nei)运(yun)动和(he)反应(ying)等(deng)情(qing)况。连接形式通常(chang)为活塞(sai)法兰 | GB/T 12239 |
8 | 套(tao)筒形(xing)隔膜(mo)阀 | 结(jie)构(gou)紧(jin)凑(cou)、启(qi)闭迅速，能起(qi)一(yi)定的节流(liu)和减缓(huan)介质压力(li)波(bo)动(dong)等(deng)作(zuo)用(yong)。连(lian)接方(fang)式(shi)通常(chang)为螺纹(wen)连接 | GB/T 12239 |
隔膜(mo)阀(fa)主(zhu)要性(xing)能(neng)参(can)数(shu)
标准(zhun)代(dai)号(hao) | 标(biao)准(zhun)名(ming)称 | 适用(yong)范围(wei) | ||
公(gong)称(cheng)通径(jing) | 公称(cheng)压力(li)或(huo)压力(li)级(ji) | 应用 | ||
GB/T 12239 | 通(tong)用阀门 隔(ge)膜阀(fa) | 8~400 | ≤1.6MPa | 通用(yong) |
MSS-SP-88 | 隔(ge)膜阀(fa) | 15~400 | CL125、CL150 | 通(tong)用(yong) |
BS 5156 | 一(yi)般(ban)用途的(de)隔(ge)膜阀 | 10~300 | 0.6、1.0、1.6MPa | 通用(yong) |
ISO 5752 | 隔(ge)膜阀(fa) | 15~300 | ≤1.6MPa | 通用 |
德(de)国(guo)沃德(de)WODE隔膜阀产品(pin)有：气动衬胶(jiao)隔(ge)膜(mo)阀，气动(dong)衬(chen)氟隔(ge)膜阀，气(qi)动调(diao)节隔膜阀(fa)，堰(yan)式隔(ge)膜阀，直流式隔膜(mo)阀，衬胶(jiao)隔(ge)膜(mo)阀，衬(chen)氟隔(ge)膜(mo)阀(fa)，电动(dong)隔膜(mo)阀，电动(dong)调(diao)节隔(ge)膜阀，英标隔膜阀，卫(wei)生级隔(ge)膜(mo)阀(fa)，真(zhen)空(kong)隔(ge)膜阀，塑料(liao)隔(ge)膜阀等(deng)产品(pin)。欢(huan)迎(ying)广大同(tong)僚及(ji)用(yong)户共同沟通探讨(tao)隔(ge)膜阀(fa)的各(ge)种(zhong)技术(shu)问(wen)题及(ji)应用。
