阀门缠(chan)绕垫(dian)片知识特(te)点介绍(shao)及(ji)选用(yong)
2022/3/23 10:16:07 点(dian)击(ji)：
阀门(men)缠(chan)绕垫(dian)片(pian)知识特(te)点(dian)介(jie)绍及(ji)选(xuan)用(yong)

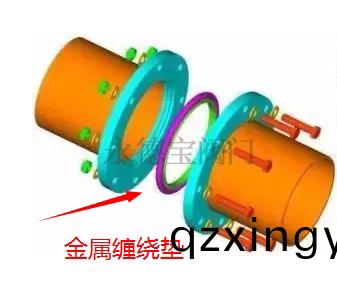

阀门(men)缠绕垫也(ye)叫(jiao)法(fa)兰(lan)垫片，用(yong)于管道法(fa)兰(lan)连接(jie)中(zhong)，为两片(pian)法兰之(zhi)间(jian)的(de)密封(feng)件(jian)，介质，压(ya)力和(he)温度直(zhi)接(jie)影响(xiang)法兰(lan)垫(dian)片(pian)的(de)选(xuan)型，有石(shi)棉(mian)垫(dian)、橡胶垫(dian)、石(shi)墨(mo)垫、金属(shu)缠(chan)绕(rao)垫(dian)等(deng)。该文(wen)中详(xiang)细(xi)介(jie)绍金属(shu)缠(chan)绕(rao)垫(dian)的(de)性能特点(dian)及应用范围(wei)。通(tong)常(chang)采(cai)用(yong)优质(zhi)SUS304、SUS316（“V”形(xing)或(huo)“W”形)等(deng)不锈钢缠(chan)绕(rao)带与(yu)石(shi)墨、石(shi)棉、聚(ju)四(si)氟乙烯、无石棉(mian)等软(ruan)性(xing)材料相互(hu)交替重迭(die)螺(luo)旋(xuan)缠绕(rao)而成(cheng)，在开始及末端用(yong)点(dian)焊(han)方(fang)式将金属带固定(ding)，基本(ben)型(xing)金(jin)属缠绕(rao)垫(dian)片不(bu)带内(nei)外环(huan) 一般(ban)用(yong)在中(zhong)低压(ya)的榫槽面和平面或凹(ao)凸(tu)面的法(fa)兰(lan)中(zhong)。
性(xing)能(neng)特点(dian)：
缠绕式(shi)垫片(pian)压缩(suo)性能，回弹性能(neng)良好，具(ju)有多(duo)道(dao)密(mi)封和一定的自紧(jin)功(gong)能(neng)，对(dui)于(yu)法(fa)兰压紧(jin)面的表面(mian)缺陷不(bu)太敏(min)感，不(bu)粘结(jie)法兰密(mi)封表(biao)面(mian)，可部分消除(chu)压(ya)力.温(wen)度变化和机(ji)械振(zhen)动的影(ying)响(xiang)；能在高温.低温.高(gao)真(zhen)空(kong).冲击(ji)振动(dong)等(deng)循环(huan)交变(bian)的(de)各种苛(ke)刻(ke)条(tiao)件下，保(bao)持其(qi)优良的(de)密(mi)封性能(neng)。
使用设备(bei):
石(shi)油(you)、化(hua)工(gong)、冶(ye)金、电(dian)力(li)、船舶(bo)、燃气(qi)、核能、航(hang)天(tian)、纺织、医药(yao)、机械等(deng)行业(ye)的(de)管(guan)道(dao)、阀门、压(ya)力(li)容(rong)器(qi)、冷凝(ning)器(qi)、换(huan)热(re)器(qi)、塔(ta)、人孔、手(shou)孔(kong)等(deng)法兰连接(jie)处静密(mi)封部位(wei) 。
缠绕垫(dian)片结(jie)构(gou)形(xing)式(shi)及(ji)代(dai)号(hao)和使(shi)用法(fa)兰(lan)类(lei)别(bie)：
基本型式(shi) | 代(dai)号 | 适用(yong)的(de)法(fa)兰(lan)密封面(mian) | 厚(hou)度(du)(mm) | |
V型基(ji)本体(ti)/环(huan) | W型(xing)基(ji)本(ben)体/环(huan) | |||
基(ji)本型 | A或(huo)R型(xing) | 榫槽(cao)面(mian)、凹(ao)凸面(mian)、平(ping)面(mian)和(he)凹槽(cao)面 | 3.2;4.5 | 4.8;5.5;7.5 |
带内(nei)环型 | B或RIR型 | 榫(sun)槽(cao)面(mian)、凹(ao)凸面(mian)、平(ping)面和凹槽面(mian) | 3.2/2 | 4.8/3.0 |
带定(ding)位环型(xing) | C或(huo)CG型(xing) | 平(ping)面(mian)或(huo)凸(tu)面 | ||
带(dai)内环(huan)及定(ding)位环型(xing) | D或CGI型(xing) | 平面或(huo)凸面(mian) | ||
材(cai) 料(liao):
1.基(ji)本(ben)型缠(chan)绕金属(shu)带
A. 采(cai)用厚度(du)为0.15mm~0.25mm的(de), sus304,sus316L,sus321等冷(leng)轧钢(gang)带(dai)，或由供(gong)需双(shuang)方(fang)协商 确定(ding)。
B. 金属带为预(yu)成(cheng)型的V型或W型窄(zhai)带(dai)，表(biao)面(mian)应光(guang)滑(hua).洁(jie)净(jing)，不(bu)应(ying)有(you)粗糙(cao)不(bu)平.裂纹.划(hua)伤.凹(ao)坑及锈斑(ban)等(deng)缺(que)陷
C.不锈钢(gang)的硬度(du)值(zhi) HV≤200
2. 基(ji)本型缠绕非(fei)金属(shu)带
A 非(fei)金(jin)属填(tian)充(chong)为特(te)制的(de)石(shi)棉(mian)带，柔(rou)性(xing)石(shi)墨(mo)带，聚(ju)四(si)氟乙(yi)烯(xi)带，非石(shi)棉纤维(wei)带，及(ji)云(yun)母带等。带的(de)厚度为 0.3-1.0mm。
B. 特制(zhi)石(shi)棉烧失量(liang)必须≤25%
C. 非金(jin)属(shu)带的(de)氯(lv)离子(zi)含(han)量≤100PPM
D.各类介质及各(ge)种非(fei)金(jin)属带(dai)的推荐使用(yong)温度及压力(li)如下表(biao)：

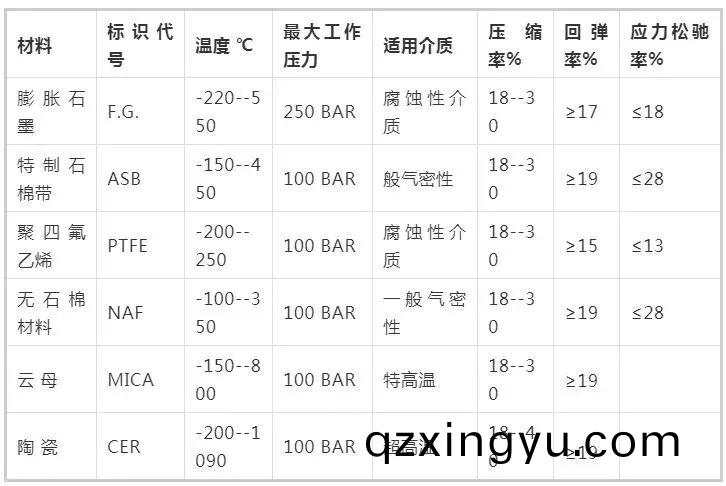

缠(chan)绕垫片(pian)各(ge)种(zhong)非(fei)金(jin)属材料主要(yao)技(ji)术(shu)参数(shu)：
下表用(yong)于(yu)对(dui)内(nei)环(huan)及缠(chan)绕(rao)金(jin)属(shu)带的(de)材(cai)质(zhi)选(xuan)择：
材(cai)料(liao)名称 | 缩(suo)写标记 | 硬(ying)度(du)(HB) | 温度(°C) |
SUS 304 | 304 | 130~180 | -195~+550 |
SUS 316L | 316L | 130~180 | -100~+550 |
SUS 321 | 321 | 130~190 | -195~+760 |
HASTELLOR-B2 | HASTB | 215 | -185~+1090 |
INCONEL-600 | INC600 | 150 | -100~+1090 |
MONEL-400 | MON | 150 | -130~+820 |
钛 | T2 | 215 | -195~+1090 |
金属缠(chan)绕(rao)垫(dian)片基本体(ti)厚度公(gong)差：
项目(mu) | 厚度(du)(mm) | 公(gong)差(mm) |
垫片厚度(du) | 4.5, 3.2 | +0.2 |
环厚度 | 3.0 | ±0.25 |
下(xia)表是缠(chan)绕垫(dian)片直径(jing)公(gong)差(cha)（即用(yong)于法(fa)兰的名(ming)义管(guan)道(dao)直径）：
DIN (mm) | ANSI B16.5 | API 605 | 公(gong)差 | |
内环内径(jing) | <=600 | <=24" | >=26" and <=34" | ±0.5 |
>600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | |
>800 and <=1600 | >34" and <=60" | ±1.3 | ||
>1600 | >60" | ±1.6 | ||
垫(dian)片(pian)外径(jing) | <=600 | <=24" | <=24" | ±0.9 |
>600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | |
1600 | >60" | ±2.2 | ||
外环(huan)外(wai)径 | >=1/2" and <=60" | ±0.9 | ||
<=600 | <=24" | 0-1.0 | ||
>600 and <=1000 | >24" and <=34" | 0-1.8 | ||
>1000 and <=1600" | >34" and <=60 | 0-2.2 |
金(jin)属(shu)石墨(mo)缠(chan)绕(rao)垫片(pian)主要性(xing)能参(can)数：
缠(chan)绕(rao)垫(dian)片系数 | m=2.5-4 |
缠(chan)绕垫(dian)片(pian)使(shi)用压(ya)力(li) | ≤25MPa |
缠绕(rao)垫片(pian)使用(yong)温(wen)度 | -196℃-700℃(氧化(hua)性介(jie)质(zhi)中不高(gao)于600℃) |
缠(chan)绕(rao)垫片(pian)最小预(yu)紧(jin)比压(ya) | y=68MPa |
技 术(shu) 标 准(zhun):
1. 金属缠绕(rao)垫片(pian)的国(guo)外制造标(biao)准有(you):
ASME B 16.20,
ASME B 16.5,
ASME B 16.47 A (B),
BS EN1092,
JIS, 和(he) NF 等
2 .国(guo)内标(biao)准有
HG/T20610-2009 钢制(zhi)管法(fa)兰(lan)用(yong)缠绕(rao)式垫(dian)片 化工部欧(ou)洲(zhou)体(ti)系(xi)
HG/T20631-2009 钢制管(guan)法兰(lan)用缠绕(rao)式(shi)垫片(pian) 化工部美洲体系
GB/T4622.2-97 缠(chan)绕(rao)式垫(dian)片 管法兰(lan)用垫片尺寸(cun) 国家标(biao)准
JB/T4719-92 管壳式换(huan)热(re)器用(yong)缠绕(rao)垫片(pian) 机械(xie)部标(biao)准(zhun)
JB/T90-2015 管路法(fa)兰(lan)用缠(chan)绕式垫片 机械部标(biao)准(zhun)
JB/T4705-2000 压(ya)力(li)容器(qi)法(fa)兰用缠(chan)绕(rao)式垫(dian)片(pian)
