柱(zhu)塞(sai)阀的(de)结构(gou)原理(li)介绍及(ji)使用说(shuo)明(ming)

法兰(lan)柱塞(sai)阀(fa)的(de)设(she)计与(yu)制造是(shi)为了(le)解决(jue)普通截(jie)止(zhi)阀存在(zai)的缺陷(xian)，普(pu)通(tong)截(jie)止(zhi)阀上(shang)密(mi)封(feng)采用坯根(gen)填(tian)料，无(wu)法完全(quan)排(pai)除外(wai)泄(xie)现(xian)象，下(xia)密(mi)封(feng)由阀(fa)瓣与阀体通(tong)道(dao)平(ping)面或(huo)角度(du)密(mi)封(feng)(金(jin)属密封)，密(mi)封(feng)面因(yin)金属(shu)间的磨损(sun)而(er)导(dao)致(zhi)泄(xie)漏，且维(wei)修困(kun)难(nan)；以(yi)蒸(zheng)汽系统(tong)常(chang)用的(de)柱(zhu)塞(sai)阀品牌(pai)：德(de)国(guo)沃(wo)德(de)WDE柱塞阀为(wei)例(li)，其结构特点是由(you)一(yi)个不(bu)锈钢柱(zhu)塞、上(shang)下两只富弹性密(mi)封圈及一(yi)个(ge)金(jin)属(shu)隔框(kuang)组成，密(mi)封效果(guo)由柱(zhu)塞与密封(feng)圈紧(jin)密配(pei)合来达到(dao)，柱塞插(cha)在(zai)两(liang)只密封圈(quan)中，密封面积(ji)远(yuan)大(da)于(yu)普(pu)通截(jie)止(zhi)阀；开关柱塞(sai)阀时，柱(zhu)塞(sai)在密(mi)封圈中缓慢移动，接(jie)触面几乎(hu)不(bu)磨损，关(guan)闭时(shi)，柱塞(sai)插(cha)入下(xia)密(mi)封圈(quan)，截断流(liu)道(dao);开(kai)启时，柱塞虽然脱(tuo)离(li)下密(mi)封圈(quan)，但(dan)仍(reng)藏在(zai)上密(mi)封圈(quan)内(nei)，保持(chi)与(yu)外界(jie)隔离，不致发(fa)生泄(xie)漏。密封圈是科技产(chan)品，是柱(zhu)塞(sai)阀(fa)的关(guan)键(jian)零件(jian)，它(ta)由(you)聚四(si)氟乙烯、石(shi)墨、高弹(dan)性(xing)胶等组成，经(jing)百(bai)万(wan)次往(wang)复(fu)运(yun)动(dong)测试，仍(reng)可(ke)提供(gong)良好(hao)的密(mi)封(feng)性(xing)能(neng)。同(tong)时(shi)阀(fa)门(men)开(kai)启(qi)力矩(ju)小、密(mi)封面(mian)积大、适(shi)用介(jie)质(zhi)广(guang)、适应(ying)温(wen)度(du)高(gao)、密封性(xing)可(ke)靠、使(shi)用寿命长(zhang)、维修方(fang)便等(deng)特(te)点。广泛(fan)适用(yong)于石油(you)、化工(gong)、电力、制(zhi)药(yao)、食品(pin)、纺(fang)织、印(yin)染(ran)、锅(guo)炉(lu)、机(ji)械等(deng)行业(ye)。

柱塞阀的(de)结(jie)构(gou)及(ji)使(shi)用说(shuo)明(ming)：

密(mi)封(feng)圈是(shi)法(fa)兰(lan)柱塞(sai)阀的(de)关(guan)键部位(wei)。主要(yao)含有(you)聚四(si)氟(fu)乙稀(xi)和(he)一种(zhong)高(gao)质弹性(xing)胶及(ji)石墨。密封圈(quan)不只表(biao)面(mian)含(han)石墨，石墨(mo)伸展(zhan)及整个密(mi)封圈(quan)各部。因此在(zai)整个使(shi)用(yong)寿(shou)命(ming)中密封圈(quan)都保(bao)持(chi)特别(bie)出(chu)色的自(zi)我(wo)润滑(hua)性能。密(mi)封圈的(de)适(shi)用(yong)温度由-10℃至(zhi)350℃。具(ju)体(ti)的(de)温(wen)度和(he)耐压值(zhi)详(xiang)情可致电(dian)WODE各(ge)代(dai)理商(shang)。密(mi)封(feng)圈的适用介质(zhi)：强烈(lie)无机酸、食(shi)物(wu)、传热油、水、蒸(zheng)汽(qi)、气、油溶(rong)剂及很多(duo)其(qi)他(ta)媒介。密(mi)封圈具(ju)有(you)高强(qiang)度、高耐磨(mo)、回(hui)弹性强、尺(chi)寸准(zhun)确而且具(ju)有良(liang)好复(fu)原特(te)性，所(suo)以(yi)有极(ji)好(hao)保(bao)持形状(zhuang)的(de)性能及(ji)长(zhang)久寿(shou)命。

柱(zhu)塞(sai)阀(fa)渗漏的处(chu)理：

假(jia)如(ru)久(jiu)用(yong)之后(hou)出(chu)现(xian)渗漏(lou)，应(ying)将(jiang)阀(fa)门(men)关闭(bi)，然(ran)后(hou)按(an)对角(jiao)方式稍微拧紧(jin)阀盖上的螺(luo)母(mu)，直(zhi)到(dao)渗漏(lou)现象(xiang)消(xiao)除(chu)为止(zhi)。注意(yi)!千万不(bu)可将螺母(mu)一(yi)次(ci)性拧(ning)到底(di)。

柱塞(sai)阀(fa)的(de)维(wei)修(xiu)的(de)方法：

当(dang)阀盖上的螺(luo)母已(yi)经拧(ning)到底不(bu)能消除渗(shen)漏现(xian)象(xiang)时(shi)，就要(yao)维(wei)修，维修(xiu)时就需要换密封圈(quan)。这里(li)讲“更(geng)换(huan)”不必(bi)将(jiang)泄漏(lou)的(de)柱(zhu)塞阀阀体(ti)从(cong)管道(dao)上(shang)分离下(xia)来(lai)，而是(shi)新密(mi)封圈(quan)替换(huan)旧密封(feng)圈。此程(cheng)序(xu)无(wu)需(xu)特(te)别(bie)器(qi)具(ju)或(huo)技(ji)术(shu)人(ren)员(yuan)。每(mei)个熟练工(gong)人(ren)皆毫(hao)无(wu)困(kun)难地(di)更换(huan)密(mi)封圈，为(wei)了更(geng)方(fang)便(bian)安(an)装工作，我(wo)们(men)提供一套(tao)简单(dan)的(de)工具(ju)-灯笼式(隔(ge)框(kuang)、密封圈(quan))取(qu)出(chu)器，具体步骤如下(xia)：

1、切断上游(you)流(liu)体(ti)，使待修阀门(以下(xia)简称阀门(men))不再有流(liu)体(ti)流过，开(kai)启阀门(全(quan)部(bu)开(kai)启);

2、拆(chai)下(xia)螺母(mu)，朝(chao)关闭(bi)方向旋(xuan)转(zhuan)手(shou)轮，将阀(fa)盖(gai)带出;

3、待(dai)阀(fa)盖(gai)螺(luo)柱(zhu)孔脱(tuo)离双头螺(luo)栓(shuan)时，将阀(fa)盖(gai)绕(rao)阀杆转(zhuan)一小(xiao)角度(du)，使阀盖法兰(lan)底面(mian)对着(zhe)双头螺栓(shuan)头;

4、反(fan)方向(xiang)旋转手(shou)轮，让(rang)阀盖(gai)抵在双头螺栓(shuan)上(shang)，继续(xu)反转(zhuan)手(shou)轮直到(dao)柱(zhu)塞拔脱上密封圈(quan);

5、用(yong)灯(deng)笼(long)式(shi)取(qu)出器取出(chu)上密(mi)封(feng)圈、隔(ge)框、用(yong)起(qi)子(zi)起出(chu)下(xia)密(mi)封圈(quan);

6、用(yong)新密(mi)封圈代替旧密(mi)封圈(quan)，按照下密封圈(quan)-隔(ge)框-上(shang)密封圈的顺序装(zhuang)入阀(fa)体内(nei);

7、擦(ca)净密(mi)封圈(quan)内(nei)表面(mian)和柱塞外表(biao)面后(hou)，将柱(zhu)塞(sai)连(lian)同(tong)阀(fa)盖(gai)、阀(fa)杆等(deng)一起就位，拧上(shang)螺(luo)母，将阀盖端(duan)面压(ya)在(zai)上(shang)密(mi)封圈上;

8、朝关(guan)闭方向(xiang)旋入手轮，将柱塞压入密封(feng)圈(quan)中;

9、按照“重新(xin)收(shou)紧(jin)的保(bao)养程序(xu)”一(yi)节办(ban)理(li)。

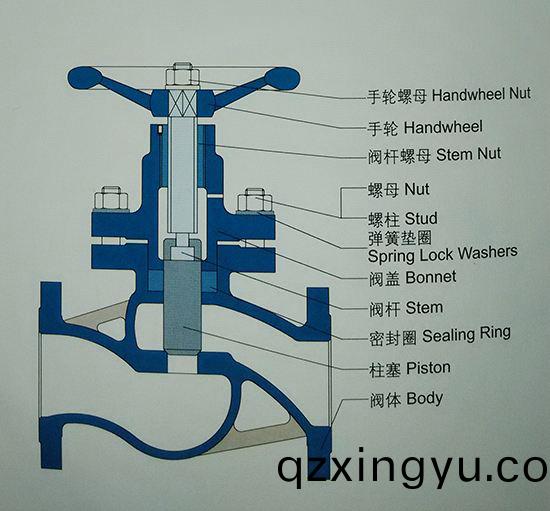

德(de)国沃(wo)德(de)WODE的(de)柱塞(sai)阀是(shi)由阀(fa)体、阀(fa)盖(gai)、阀杆(gan)、柱塞(sai)、孔(kong)架、密封(feng)环、手轮等零件组(zu)成。当手(shou)轮旋(xuan)转(zhuan)，通过(guo)阀(fa)杆(gan)带动柱(zhu)塞(sai)在孔(kong)架(jia)中间上(shang)下(xia)往复运(yun)动来完(wan)成(cheng)阀门(men)的(de)开启(qi)与(yu)关闭(bi)功(gong)能(neng)。在阀门(men)中(zhong)柱塞(sai)与(yu)密(mi)封(feng)环间(jian)采(cai)用(yong)过盈(ying)配合(he)，通(tong)过调节(jie)压(ya)盖(gai)中(zhong)法兰螺(luo)栓，使密封环(huan)压(ya)缩所(suo)产生的(de)侧(ce)向力与阀(fa)体中(zhong)孔面及(ji)柱塞(sai)外圆密封(feng)，从而(er)保证了(le)阀门(men)的密封性(xing)，杜(du)绝了(le)内外泄漏、同时(shi)阀(fa)门(men)开启(qi)力矩小(xiao)，能实(shi)现(xian)阀(fa)门(men)迅速开(kai)启和关闭(bi)。柱塞(sai)阀相比(bi)截止阀(fa)，寿命长(zhang)，操作(zuo)省(sheng)力(li)。但调(diao)节(jie)行(xing)程比截止阀要(yao)长，所(suo)以(yi)节(jie)流(liu)控制比(bi)截(jie)止(zhi)阀(fa)要(yao)难。对调(diao)节有(you)明(ming)确(que)要(yao)求的(de)场(chang)所，两(liang)者都不适合。
