截(jie)止阀的(de)多(duo)种(zhong)阀(fa)体结构形式

        截止(zhi)阀(fa)的启(qi)闭件(jian)是(shi)塞(sai)形(xing)的(de)阀瓣(ban)，密(mi)封上面呈平(ping)面或海(hai)锥(zhui)面(mian)，阀(fa)瓣(ban)沿阀(fa)座的中心(xin)线(xian)作直线运(yun)动(dong)。用于控制空(kong)气(qi)、水、蒸(zheng)汽、各(ge)种腐蚀性介质(zhi)、泥浆(jiang)、油(you)品(pin)、液(ye)态金属(shu)和放射性(xing)介(jie)质等各(ge)种(zhong)类(lei)型(xing)流体(ti)的流(liu)动。因此(ci)，这(zhe)种类(lei)型(xing)的(de)截(jie)流截(jie)止(zhi)阀(fa)阀门(men)非(fei)常(chang)适(shi)合作(zuo)为切(qie)断(duan)或调(diao)节(jie)以(yi)及节流(liu)用(yong)。由于(yu)该类阀门(men)的阀杆开启(qi)或(huo)关闭(bi)行程相(xiang)对较短，而且具(ju)有(you)非常(chang)可(ke)靠(kao)的(de)切(qie)断功能(neng)，又(you)由于阀座通(tong)口(kou)的(de)变化与(yu)阀瓣的行(xing)程成(cheng)正比例(li)关(guan)系(xi)，适(shi)合(he)于(yu)对流(liu)量(liang)的调节。

以沃德(de)WODE公司的(de)截(jie)止阀为(wei)例(li)，截(jie)止阀(fa)常用的(de)阀(fa)体形式有：有(you)T形(xing)阀体(ti)，角式阀(fa)体和(he)Y形阀体等，该文中(zhong)就这三种阀体(ti)样式结(jie)构(gou)介绍。

T形阀体

T形阀体是最常用的，但(dan)是这种形式(shi)阀体的曲(qu)折流道产(chan)生的(de)流(liu)阻(zu)是上述(shu)各形(xing)式中最(zui)高(gao)的。具有低(di)流动(dong)特性(xing)和(he)较(jiao)高(gao)的(de)压(ya)降。它们(men)可(ke)以(yi)用于(yu)快速节(jie)流(liu)，如(ru)在绕过(guo)控制(zhi)阀(fa)的(de)旁路(lu)上。也(ye)可以用(yong)于仅(jin)要(yao)求(qiu)节(jie)流不考(kao)虑压(ya)力降的场(chang)合(he)。

T形阀体的(de)外形(xing)有(you)三(san)种结(jie)构。

T形阀体属于(yu)直(zhi)通(tong)流道。

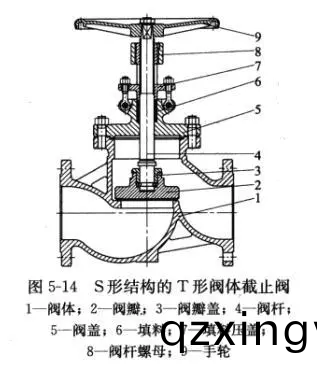

S形结(jie)构(gou)(图(tu)5-14)

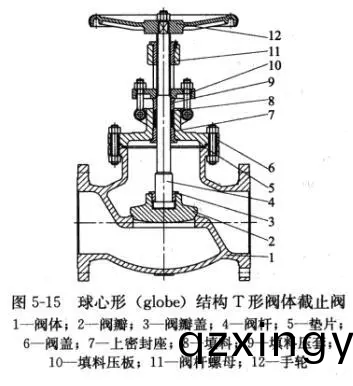

球心形(xing)结构(gou)(图5-15)

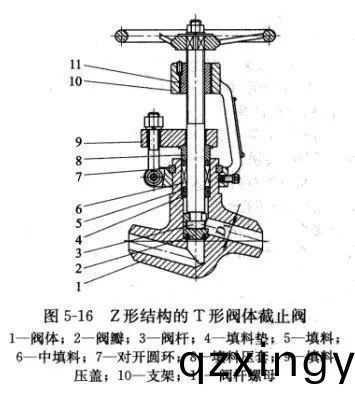

Z形结构(图(tu)5-16)

角(jiao)式(shi)阀(fa)体

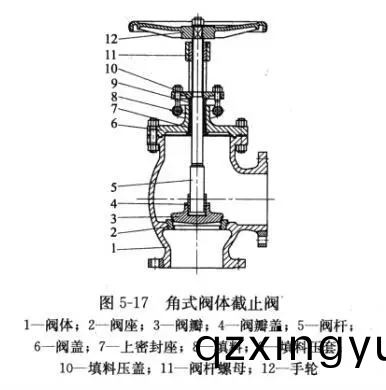

角(jiao)式阀(fa)体(ti)(图5-17)的阀(fa)门(men)安装在靠近(jin)管路弯头部分(fen)时，有(you)两大(da)优点:第(di)一(yi)，与(yu)T形(xing)阀(fa)体(ti)相(xiang)比，流阻大(da)大减小;第二(er)，使(shi)用角式(shi)阀(fa)体可以减少管路接头和(he)节省(sheng)一个弯(wan)头。

角式(shi)阀(fa)体用于(yu)有(you)脉(mai)动(dong)流动的地(di)方，这是(shi)因(yin)为(wei)它(ta)具(ju)有(you)处理(li)这(zhe)类流动节(jie)流作用(yong)的(de)能力。

角(jiao)式阀体属于(yu)角式流(liu)道。

Y形(xing)阀(fa)体

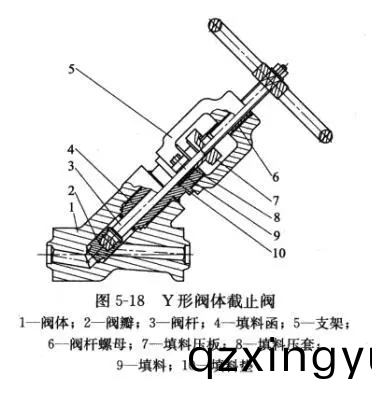

Y形(xing)阀体(图5-18) 的(de)设计，是为了(le)使(shi)阀(fa)门的流(liu)阻减(jian)到(dao)最(zui)小程(cheng)度。这种阀(fa)门在开(kai)关(guan)时，流阻小(xiao)而(er)且(qie)密(mi)封(feng)面也(ye)耐用(yong)。

Y形阀体(ti)在(zai)截(jie)止阀的阀体类(lei)型中(zhong)是(shi)流(liu)阻(zu)最(zui)小的，可(ke)以(yi)长(zhang)期微(wei)启而无严重(zhong)冲蚀。

Y形阀(fa)体(ti)属(shu)于直(zhi)流(liu)流道(dao)。

截止(zhi)阀再日(ri)常应用(yong)中(zhong)的(de)优(you)势(shi)：在(zai)开启(qi)和关闭(bi)过程中(zhong)，由(you)于(yu)阀(fa)瓣(ban)与阀(fa)体密(mi)封面(mian)间的(de)摩(mo)擦力(li)比(bi)闸(zha)阀小(xiao)，因而耐(nai)磨(mo)。开(kai)启(qi)高度一般(ban)仅为(wei)阀座(zuo)通(tong)道(dao)直(zhi)径的1/4，因此比闸阀小(xiao)的多(duo)。通(tong)常(chang)在(zai)阀(fa)体(ti)和阀瓣上只有一个密封面(mian)，因而制造工(gong)艺(yi)性(xing)比(bi)较(jiao)好(hao)，便(bian)于(yu)维(wei)修(xiu)，在(zai)工(gong)业(ye)生(sheng)产、蒸(zheng)汽(qi)管(guan)路、天(tian)然(ran)气(qi)管路中广(guang)泛应用。
