气动阀(fa)门(men)配(pei)套(tao)的两(liang)位三通(tong)电磁(ci)阀和(he)两(liang)位五通(tong)电(dian)磁阀(fa)的区(qu)别(bie)

在(zai)气(qi)动(dong)阀(fa)门(men)的附件(jian)选型(xing)中，包含限位开关(guan)，定(ding)位(wei)器(qi)，减压(ya)阀(fa)和(he)电磁阀，其(qi)中电(dian)磁(ci)阀(fa)的(de)分类(lei)主(zhu)要(yao)有(you)两(liang)位三(san)通(tong)电磁(ci)阀和两位(wei)五(wu)通电磁阀，那么(me)他(ta)们(men)之(zhi)间有什么区别(bie)呢? 要(yao)怎么(me)选(xuan)型(xing)，以市场(chang)上常(chang)使用的(de)德(de)国沃德(de)WODE气动(dong)阀门中的(de)进口气(qi)动(dong)球阀，进(jin)口(kou)气(qi)动开关型球(qiu)阀，进(jin)口(kou)气(qi)动调节型(xing)球(qiu)阀(fa)，进口(kou)气(qi)动调节(jie)型(xing)球(qiu)阀，进口(kou)气动(dong)蝶(die)阀，进口(kou)气动(dong)截止阀(fa)，进口(kou)气(qi)动闸阀(fa)。他(ta)们使(shi)用(yong)的(de)电(dian)磁阀是(shi)哪一(yi)种类(lei)型，根(gen)据(ju)专(zhuan)业选(xuan)型知识(shi)和经(jing)验进(jin)行分(fen)析(xi)。

一、配套不同(tong)的气(qi)动执(zhi)行器

1、两(liang)位(wei)三(san)通(tong)电磁(ci)阀通常(chang)与单(dan)作(zuo)用(yong)气(qi)动执(zhi)行机(ji)构(gou)配套使(shi)用，两(liang)位是(shi)两个(ge)位置可(ke)控:开关，三通是(shi)有三(san)个通(tong)道(dao)通气，一(yi)般(ban)情(qing)况下1个(ge)通(tong)道与(yu)气(qi)源连(lian)接，另(ling)外(wai)两个通道1个与(yu)执行机构(gou)的进(jin)气口(kou)连(lian)接(jie)，1个(ge)与执(zhi)行机(ji)构排气口(kou)连(lian)接，具体(ti)的工作(zuo)原(yuan)理可以(yi)参照单作用(yong)气动(dong)执行机构(gou)的(de)工(gong)作原理(li)图。比如(ru)德国沃(wo)德WODE的进口(kou)单(dan)作(zuo)用(yong)气动(dong)执(zhi)行(xing)器(qi)，会配(pei)套两(liang)位(wei)三(san)通电磁(ci)阀(fa)。

2、两位五通(tong)电(dian)磁阀(fa)通(tong)常(chang)与(yu)双作用气(qi)动(dong)执行(xing)机(ji)构配(pei)套使(shi)用，两位是两(liang)个(ge)位置(zhi)可(ke)控(kong):开(kai)关，五(wu)通(tong)是(shi)有五个(ge)通道(dao)通气，其中1个(ge)与气(qi)源连接(jie)，两(liang)个与(yu)双作用(yong)气缸(gang)的(de)外部(bu)气(qi)室的进出气(qi)口(kou)连接，两(liang)个与(yu)内(nei)部(bu)气室的进(jin)出(chu)气(qi)口接(jie)连，具(ju)体(ti)的(de)工(gong)作(zuo)原(yuan)理(li)可(ke)参(can)照(zhao)双作用气(qi)动执(zhi)行机(ji)构(gou)工作原(yuan)理。

比如(ru)，进口双(shuang)作用(yong)气动执(zhi)行器(qi)，会(hui)配套(tao)两位(wei)五(wu)通(tong)电磁(ci)阀。

二(er)、气路原(yuan)理，电气(qi)和动(dong)作原理(li)的区别(bie)

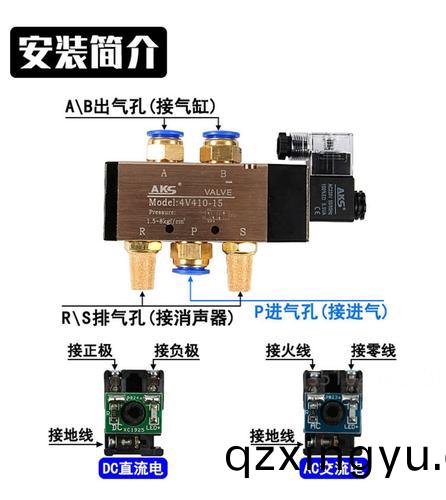

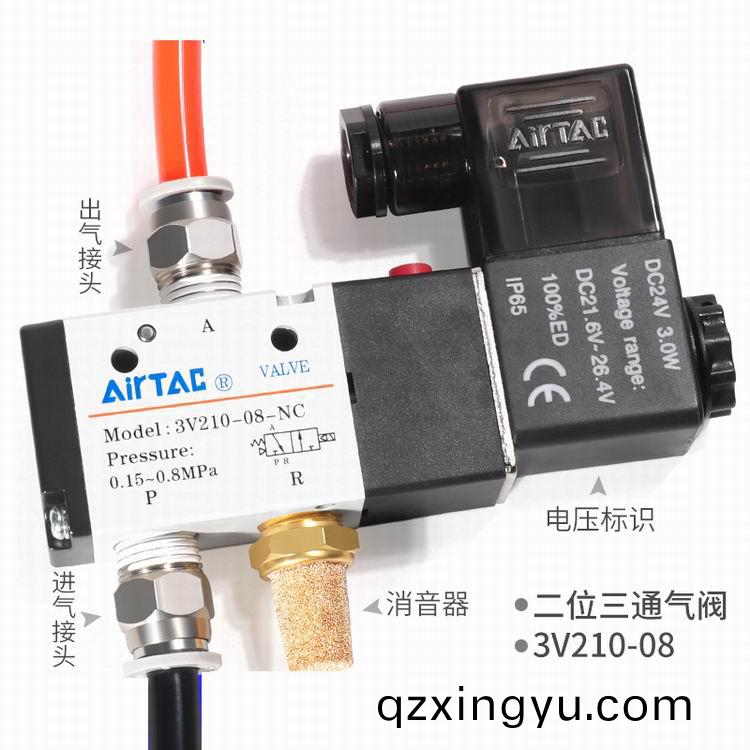

1、在气(qi)路(或(huo)液路(lu)).上来(lai)说(shuo)，两位(wei)三(san)通(tong)电(dian)磁(ci)阀具(ju)有1个进气孔(接(jie)进(jin)气气源(yuan))、1个(ge)出(chu)气(qi)孔(kong)(提(ti)供给(gei)目标设(she)备(bei)气(qi)源)、1个(ge)排(pai)气孔(kong)(- 般(ban)安装- -一(yi)个(ge)消声器(qi)，如(ru)果不怕(pa)噪(zao)音(yin)的(de)话也可以不(bu)装)。两(liang)位五(wu)通(tong)电磁(ci)阀(fa)具有1个进气(qi)孔(kong)(接(jie)进(jin)气气(qi)源(yuan))、1个正(zheng)动作出(chu)气(qi)孔和1个反(fan)动(dong)作(zuo)出气(qi)孔(分(fen)别提供给(gei)目标(biao)设备的(de)一(yi)正一(yi)反动作(zuo)的气源)、1个正(zheng)动(dong)作排气(qi)孔(kong)和(he)1个(ge)反(fan)动(dong)作排气孔。

2、在电气(qi)上来(lai)说，两(liang)位(wei)三(san)通(tong)电(dian)磁阀(fa)一(yi)般为单(dan)电控(即单线(xian)圈(quan))，两(liang)位五通电(dian)磁阀一般(ban)为(wei)双(shuang)电控(kong)(即双(shuang)线(xian)圈)。以常(chang)见的(de)德(de)国(guo)沃德(de)WODE阀(fa)门的进(jin)口(kou)电磁(ci)阀(fa)，线圈电压(ya)等级一(yi)般(ban)采(cai)用DC24V、AC220V等(deng)。

2、在动(dong)作原(yuan)理上(shang)来说，两(liang)位三通(tong)电(dian)磁(ci)阀分(fen)为常(chang)闭型和常(chang)开型两种，常(chang)闭型指线圈没通(tong)电(dian)时气(qi)路(lu)是断(duan)的，  常(chang)开型指线(xian)圈没(mei)通电时(shi)气路是(shi)通(tong)的。

常(chang)闭型(xing)两(liang)位(wei)三(san)通电(dian)磁阀(fa)动(dong)作(zuo)原理(li):

给(gei)线圈通电(dian)，气路(lu)接通(tong)，线圈一旦(dan)断(duan)电(dian)，气路就(jiu)会断(duan)开(kai)，这(zhe)相(xiang)当(dang)于“点(dian)动(dong)”。

常开(kai)型(xing)两(liang)位(wei)三通(tong)单(dan)电控电(dian)磁阀动作(zuo)原(yuan)理(li):

给(gei)线(xian)圈(quan)通(tong)电，气路(lu)断(duan)开，线圈一旦断(duan)电，气(qi)路(lu)就(jiu)会接通，这(zhe)也(ye)是点(dian)动”。

两(liang)位五通双(shuang)电(dian)控(kong)电磁阀(fa)动(dong)作原理:

给(gei)正(zheng)动作(zuo)线(xian)圈(quan)通(tong)电(dian)，则(ze)正(zheng)动(dong)作气路(lu)接通(tong)  (正动作出(chu)气(qi)孔(kong)有(you)气(qi))，即(ji)使给正(zheng)动作(zuo)线圈(quan)断电(dian)后正(zheng)动作气(qi)路(lu)仍(reng)然是(shi)接通(tong)的(de)，将会--直维持到给(gei)反动作线(xian)圈通电为(wei)止(zhi)。  给(gei)反动(dong)作线圈通电，则(ze)反(fan)动(dong)作(zuo)气路(lu)接(jie)通(反(fan) 动作(zuo)出(chu)气(qi)孔(kong)有气),  即使(shi)给反动作(zuo)线(xian)圈(quan)断(duan)电(dian)后(hou)反动作气路仍然(ran)是(shi)接(jie)通(tong)的(de)，将(jiang)会(hui)一直(zhi)维(wei)持到(dao)给(gei)正动作(zuo)线圈(quan)通电为(wei)止。这相(xiang)当(dang)于(yu)“自(zi)锁(suo)”。基于两(liang)位五(wu)通双(shuang)电(dian)控电磁(ci)阀的(de)这(zhe)种(zhong)特(te)性，在设计(ji)机(ji)电控制(zhi)回(hui)路或编(bian)制PLC程(cheng)序的时候(hou)，可(ke)以(yi)让电(dian)磁(ci)阀(fa)线(xian)圈动(dong)作(zuo)1~2秒就(jiu)可(ke)以了(le)，这(zhe)样可以(yi)保(bao)护电(dian)磁阀线(xian)圈不容(rong)易(yi)损(sun)坏(huai)。

常(chang)见(jian)的(de)气动执行器，包(bao)括进口(kou)单(dan)作用气动执行(xing)器，进口双(shuang)作(zuo)用(yong)气(qi)动执(zhi)行器，选配(pei)进(jin)口电(dian)磁(ci)阀主(zhu)要的(de)品(pin)牌(pai)有(you)美国ASCO电磁(ci)阀，美(mei)国威盾VTON，费(fei)斯(si)托，德(de)国(guo)沃(wo)德WODE，英国(guo)海隆(long)诺(nuo)冠NORGREN，日本SMC等(deng)。
