呼吸(xi)阀是如何(he)呼吸(xi)的(de)（呼(hu)吸(xi)阀的工(gong)作(zuo)原理）

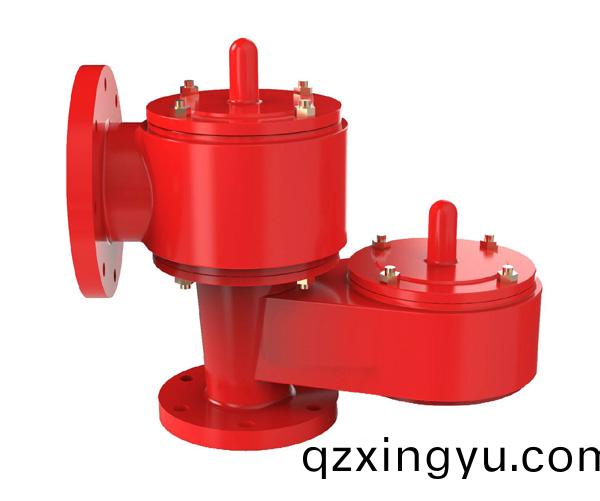

呼吸阀用于油(you)及(ji)液体罐上(shang),来(lai)排除(chu)罐(guan)内的正(zheng)压(ya)和负压(ya)气体,使罐内(nei)液体(ti)进出(chu)方(fang)便.如(ru)罐体(ti)上不(bu)装呼(hu)吸(xi)阀罐(guan)内的(de)液(ye)体(ti)进出(chu)有(you)一定(ding)的障碍(ai)。常压、低压储(chu)罐(guan)是(shi)流(liu)程工业(ye)中(zhong)常见的(de)设备。常压、低(di)压储(chu)罐在使(shi)用(yong)过程(cheng)中(zhong)经常(chang)会(hui)由(you)于储罐(guan)内液(ye)面(mian)的改(gai)变、或(huo)者外界(jie)温(wen)度的变(bian)化等原因，导致储罐(guan)内(nei)气体(ti)膨胀或收(shou)缩，储(chu)罐(guan)内(nei)气(qi)相的压(ya)力(li)也(ye)随之波(bo)动(dong)，气体压力的(de)波动(dong)极(ji)易使(shi)储(chu)罐出(chu)现(xian)超压或真空(kong)的情况，严重时(shi)会(hui)造成(cheng)储(chu)罐(guan)超压(ya)鼓罐或低(di)压(ya)瘪罐(guan)。

为(wei)了防止(zhi)储罐(guan)出(chu)现超压或负压等(deng)失(shi)稳状态(tai)，工(gong)艺(yi)设(she)计(ji)中(zhong)通(tong)常采(cai)用(yong)在罐顶(ding)安装(zhuang)呼(hu)吸(xi)阀(fa)的(de)方式来维持(chi)储(chu)罐气压平(ping)衡(heng)，确(que)保(bao)储(chu)罐在超(chao)压(ya)或真空(kong)时免遭破坏(huai)，保(bao)护储(chu)罐安(an)全，并且减少储罐(guan)内物料(liao)的(de)挥(hui)发和损(sun)耗，对(dui)安全(quan)和(he)环(huan)保均起到(dao)一(yi)定(ding)的(de)促进作用(yong)。

呼吸阀(fa)原理(li)

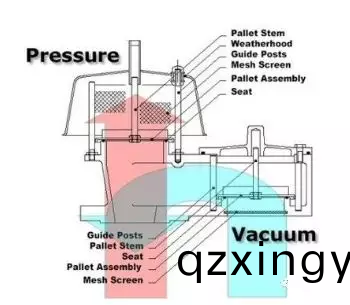

呼(hu)吸阀(fa)的(de)内(nei)部(bu)结构(gou)实质(zhi)上是(shi)由一(yi)个压力(li)阀(fa)盘(pan)(即呼气阀(fa))和一个真空(kong)阀(fa)盘(即吸气阀)组(zu)合(he)而成的(de)，压(ya)力(li)阀盘和(he)真空阀(fa)盘既(ji)可并排(pai)布置，也(ye)可(ke)重叠(die)布(bu)置(zhi)。其工作原理(li)：当储罐(guan)压(ya)力(li)和(he)大(da)气压(ya)力(li)相等(deng)时(shi)，压(ya)力阀和真(zhen)空(kong)阀的(de)阀盘(pan)和阀(fa)座紧密配(pei)合(he)，阀座边(bian)上密封结(jie)构(gou)有“吸(xi)附”效应，使(shi)阀(fa)座严(yan)密不漏(lou)。当(dang)压(ya)力(li)或(huo)真(zhen)空(kong)度(du)增(zeng)加(jia)时，阀盘开始开(kai)启(qi)，由(you)于(yu)在阀座边(bian)上(shang)仍存在(zai)着“吸附”效应，所以仍(reng)能保持良(liang)好(hao)的(de)密封。

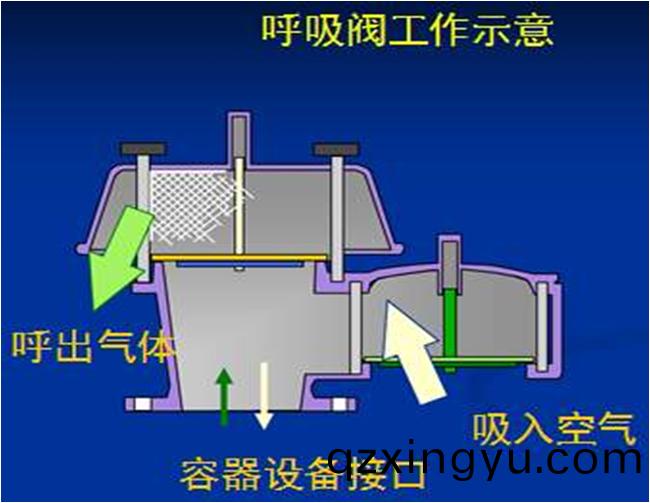

当(dang)罐(guan)内(nei)压力升(sheng)高(gao)到(dao)定压(ya)值(zhi)时，将(jiang)压力阀打开，罐(guan)内气体通过(guo)呼(hu)气阀(fa)(即压(ya)力(li)阀(fa))侧(ce)排入(ru)外(wai)界大气中，此时(shi)真空(kong)阀(fa)由于受到罐(guan)内(nei)正压(ya)作用(yong)处于关(guan)闭状(zhuang)态(tai)。反(fan)之(zhi)，当罐(guan)内(nei)压(ya)力下(xia)降(jiang)到一(yi)定(ding)真(zhen)空(kong)度(du)时，真(zhen)空(kong)阀(fa)由于大气压(ya)的(de)正压(ya)作(zuo)用(yong)而(er)打(da)开(kai)，外(wai)界(jie)的(de)气(qi)体(ti)通(tong)过吸气(qi)阀(即(ji)真(zhen)空(kong)阀)侧进人罐(guan)内，此时压(ya)力(li)阀处(chu)于(yu)关闭状态。在任何时候(hou)，压(ya)力(li)阀(fa)和真空阀不(bu)能(neng)同(tong)时处(chu)于打(da)开(kai)的状态(tai)。当(dang)罐内(nei)压(ya)力(li)或(huo)真空(kong)度降(jiang)到(dao)正(zheng)常操作(zuo)压(ya)力状态时，压(ya)力阀(fa)和真(zhen)空阀处于关闭(bi)状(zhuang)态，停(ting)止(zhi)呼(hu)气或吸气过(guo)程(cheng)。

呼吸(xi)阀(fa)的(de)功(gong)能

呼(hu)吸(xi)阀(fa)在(zai)正(zheng)常(chang)状(zhuang)态(tai)下起密封(feng)作(zuo)用，只有(you)在(zai)下(xia)列条(tiao)件下(xia)呼吸阀(fa)才开始工作：

 (1)储(chu)罐(guan)向外输出(chu)物料(liao)时，呼吸(xi)阀即开始向(xiang)罐(guan)内吸人(ren)空气(qi)或氮(dan)气(qi)。

 (2)向储罐内(nei)灌装(zhuang)物料(liao)时(shi)，呼吸(xi)阀即(ji)开始(shi)将罐(guan)内(nei)气体(ti)向(xiang)罐(guan)外(wai)呼出。

 (3)由于(yu)气候(hou)变化等(deng)原因引(yin)起罐内物(wu)料(liao)蒸(zheng)汽压增高或降(jiang)低(di)，呼(hu)吸(xi)阀(fa)则(ze)呼(hu)出蒸汽(qi)或(huo)吸人空气或氮(dan)气(通(tong)常(chang)称热效应(ying))。

 (4)发生火灾时(shi)，储(chu)罐因(yin)呼(hu)出气(qi)体受热(re)引(yin)起(qi)罐内(nei)液体(ti)蒸发(fa)量剧增，呼吸阀(fa)便开(kai)始向罐外呼出(chu)，以避免储(chu)罐(guan)因超压而(er)损(sun)坏。

 (5)在(zai)其(qi)它(ta)工(gong)况下(xia)，如挥发性液体(ti)的加(jia)压输(shu)送(song)、内外部传热装(zhuang)置(zhi)化(hua)学反(fan)应、操作(zuo)失误等(deng)，呼(hu)吸阀(fa)则(ze)相(xiang)应进行(xing)呼(hu)出或(huo)吸(xi)人，以避免(mian)储罐因(yin)超压或超(chao)真空(kong)而(er)遭受损(sun)坏(huai)。

常用标准(zhun)

呼(hu)吸(xi)阀(fa)常用的标准(zhun)有：

SY/T 0511.1-2010 《石油储罐(guan)附(fu)件(jian) 第(di)1部(bu)分：呼(hu)吸(xi)阀》

TB/T 3319-2013 《铁道罐(guan)车(che)用呼(hu)吸(xi)式安全阀》

QC/T 1064-2017 《道(dao)路(lu)运(yun)输(shu)易燃(ran)液(ye)体(ti)危(wei)险(xian)货物(wu)罐(guan)式车(che)辆(liang) 呼吸(xi)阀》

DIN EN 14595-2016 《危险品运输罐(guan) 罐(guan)的(de)操作(zuo)装置 压(ya)力和(he)真(zhen)空呼(hu)吸阀》

呼吸(xi)阀(fa)安(an)装要点(dian)

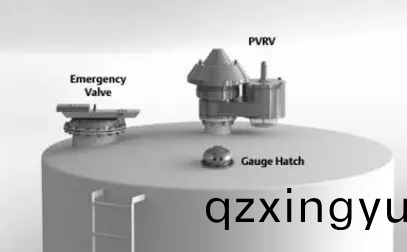

(1)呼吸阀(fa)应安装(zhuang)在(zai)储(chu)罐(guan)顶部的(de)最(zui)高点。理(li)论上讲，从(cong)降(jiang)低蒸发(fa)损(sun)耗(hao)和其(qi)它(ta)的(de)排(pai)气(qi)观(guan)点(dian)考虑(lv)，呼(hu)吸阀应安(an)装(zhuang)在(zai)储罐(guan)气相(xiang)空间(jian)的最(zui)高点(dian)，以便顺(shun)利(li)地提(ti)供通向呼吸(xi)阀(fa)最(zui)直(zhi)接和最大的通(tong)道(dao)。

(2)当储(chu)罐体积(ji)较大(da)，或者(zhe)储(chu)罐(guan)比(bi)较重(zhong)要(yao)时，为防(fang)止单(dan)台(tai)呼吸阀因故障(zhang)导致储罐出(chu)现超压(ya)或(huo)负(fu)压(ya)的(de)风(feng)险，此时可以(yi)安装两(liang)台(tai)呼吸阀(fa)。为避免两(liang)台呼吸阀同(tong)时动作(zuo)而增(zeng)加故障的几率，工艺设计(ji)时，通(tong)常(chang)将(jiang)此(ci)两台呼(hu)吸(xi)阀(fa)的吸入(ru)和排出压力(li)梯(ti)度(du)设(she)计，正(zheng)常(chang)情况(kuang)下一台(tai)工(gong)作(zuo)，另一台备(bei)用(yong)。

(3)如(ru)果呼(hu)吸(xi)量(liang)较大(da)，导(dao)致单个(ge)呼吸阀(fa)的呼(hu)吸量(liang)不能满足要求时(shi)，可设置(zhi)两(liang)个以上(shang)呼(hu)吸阀(fa)。当安(an)装两(liang)个(ge)呼(hu)吸(xi)阀(fa)时，它们(men)与罐顶的(de)中心(xin)距离应(ying)相(xiang)等，即(ji)在罐顶(ding)对称布(bu)置(zhi)。

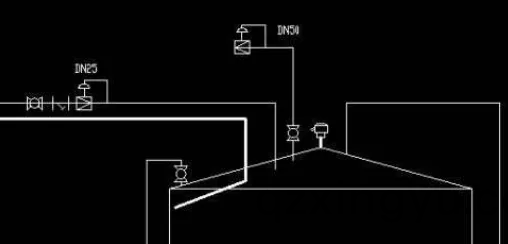

(4)如(ru)果(guo)呼(hu)吸(xi)阀(fa)安(an)装在氮(dan)封储罐上，则氮气(qi)供气管(guan)的(de)接(jie)管(guan)位(wei)置一(yi)定(ding)要远(yuan)离(li)呼(hu)吸(xi)阀(fa)接口，并(bing)由罐顶部(bu)插(cha)入储(chu)罐内约200mm，这(zhe)样氮(dan)气进罐后不直接排出(chu)，起(qi)到(dao)氮(dan)封作(zuo)用(yong)。

(5)如果(guo)呼(hu)吸(xi)阀(fa)内(nei)带有阻(zu)火器(qi)，必(bi)须(xu)考虑阻火器的(de)压降(jiang)对(dui)呼吸阀排(pai)出(chu)压(ya)力的(de)影(ying)响，以免(mian)储(chu)罐(guan)超(chao)压。

(6)当建(jian)罐(guan)地(di)区历年(nian)最(zui)冷月份温(wen)度(du)的平均值低(di)于(yu)或等于(yu)0时，呼(hu)吸阀必(bi)须有防(fang)冻措(cuo)施，以(yi)防止(zhi)呼(hu)吸阀(fa)阀(fa)盘冻住或阻塞(sai)导(dao)致(zhi)储罐排气不畅或补(bu)气不(bu)足(zu)，而(er)导(dao)致(zhi)储罐超压鼓罐(guan)或低(di)压(ya)瘪(bie)罐。
