进(jin)口自力(li)式(shi)压(ya)力调(diao)节(jie)阀工(gong)作原理

     进口自(zi)力(li)式压(ya)力调(diao)节(jie)阀(fa)无(wu)需(xu)外(wai)加(jia)能(neng)源，利(li)用被调介(jie)质自(zi)身能(neng)量(liang)为动力(li)源(yuan)引入执行机(ji)构(gou)控(kong)制阀(fa)芯(xin)位置(zhi)，改(gai)变(bian)两端的(de)压差(cha)和(he)流量(liang)，使(shi)阀前（或(huo)阀(fa)后(hou)）压力稳定(ding)。自力式压(ya)力(li)调(diao)节(jie)阀(fa)具(ju)有(you)动作灵敏，密封(feng)性好(hao)，压力(li)设定(ding)点(dian)波动力(li)小等(deng)优点，自力式压(ya)力调(diao)节(jie)阀(fa)广(guang)泛(fan)应用于气体、液体(ti)及(ji)介(jie)质(zhi)稳(wen)压或(huo)泄(xie)压(ya)稳压的(de)自动控(kong)制。以市(shi)场上(shang)常用(yong)的自力式(shi)压力(li)调节阀(fa)品(pin)牌、德(de)国沃德(de)WODE的调(diao)节阀(fa)为(wei)例(li)，自力式压力(li)调(diao)节(jie)阀(fa)系列(lie)产品有(you)单座(zuo)型、套(tao)筒(tong)型(xing)、双(shuang)座(zuo)型三(san)种结(jie)构(gou)；执行(xing)机(ji)构有薄膜式、活塞式(shi)二(er)种(zhong)；作用(yong)型式有(you)减压用(yong)阀(fa)后(hou)压力(li)调节(jie)(B型)和泄(xie)压用阀前(qian)压力调节（K型(xing)）。产(chan)品(pin)公称压(ya)力(li)等(deng)级(ji)有PN16、40、64；阀体(ti)口径范围DN15～300；泄(xie)漏量等(deng)级(ji)有II级(ji)、IV级(ji)和(he)VI级三(san)档(dang)；流量(liang)特性(xing)为(wei)快(kuai)开；压力(li)分段(duan)调节从(cong)15～2500Kpa。可按(an)需要(yao)组(zu)合满(man)足(zu)用(yong)户工(gong)况(kuang)要(yao)求(qiu)。该文中(zhong)就(jiu)阀(fa)后(hou)压(ya)力(li)控制(zhi)型(xing)和阀(fa)前压(ya)力(li)控制(zhi)型两种(zhong)自力式(shi)压力调(diao)节阀的工(gong)作原(yuan)理(li)做介绍：

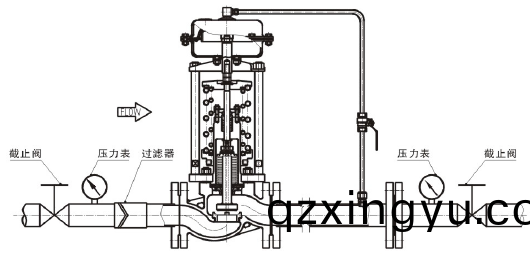

1、自力(li)式(shi)压力(li)调节(jie)阀工作原理（阀后压力控制）

　　工(gong)作(zuo)介质的阀(fa)前(qian)压力P1经(jing)过(guo)阀(fa)芯(xin)、阀(fa)座(zuo)后(hou)的节流后(hou)，变(bian)为阀后(hou)压(ya)力P2。P2经(jing)过(guo)控制管(guan)线(xian)输入到(dao)执行(xing)器的下(xia)膜(mo)室(shi)内作用(yong)在顶盘上，产(chan)生(sheng)的(de)作(zuo)用力(li)与弹(dan)簧的(de)反作用(yong)力相平衡(heng)，决定了阀(fa)芯(xin)、阀(fa)座(zuo)的(de)相(xiang)对(dui)位置(zhi)，控(kong)制(zhi)阀(fa)后(hou)压力。当(dang)阀后压力P2增加时(shi)，P2作(zuo)用在顶(ding)盘上(shang)的作用力(li)也随(sui)之(zhi)增(zeng)加。此时(shi)，顶(ding)盘的(de)作(zuo)用力(li)大于弹(dan)簧(huang)的反(fan)作(zuo)用力(li)，使(shi)阀(fa)芯(xin)关向阀(fa)座(zuo)的位(wei)置，直到(dao)顶盘(pan)的作用(yong)力与(yu)弹(dan)簧(huang)的(de)反(fan)作(zuo)用力(li)相平(ping)衡为(wei)止。这(zhe)时，阀(fa)芯与阀座的流通(tong)面(mian)积减(jian)少，流(liu)阻变大(da)，从(cong)而(er)使(shi)P2降为设(she)定值。同(tong)理，当阀(fa)后压(ya)力(li)P2降低(di)时，作用方向与上(shang)述相(xiang)反(fan)，这(zhe)就(jiu)是自(zi)力式(shi)（阀后(hou)）压力(li)调节阀(fa)的(de)工(gong)作(zuo)原(yuan)理(li)。

注：用(yong)于调(diao)节气体(ti)时执(zhi)行(xing)器(qi)朝(chao)上安装，用于(yu)调(diao)节(jie)蒸(zheng)汽(qi)或(huo)者液(ye)体时(shi)执行器(qi)朝下安(an)装(zhuang)。

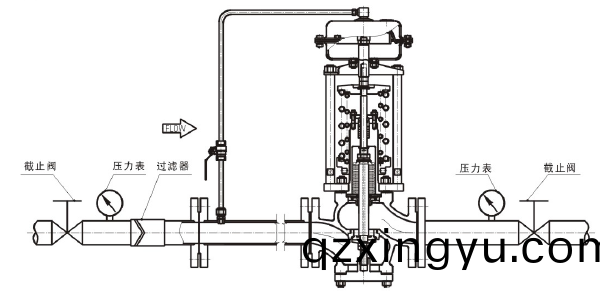

2、自力式压(ya)力调(diao)节阀工(gong)作原(yuan)理（阀(fa)前(qian)压力控(kong)制(zhi)）

　　工(gong)作介(jie)质(zhi)的(de)阀前压(ya)力(li)P1经过阀(fa)芯(xin)、阀(fa)座(zuo)后的节(jie)流后(hou)，变(bian)为(wei)阀(fa)后(hou)压(ya)力(li)P2。同(tong)时P1经过控制管线(xian)输入(ru)到执行(xing)器(qi)的(de)上膜(mo)室内(nei)作(zuo)用(yong)在顶盘(pan)上(shang)，产(chan)生的(de)作(zuo)用(yong)力(li)与弹(dan)簧的反作(zuo)用力(li)相平(ping)衡(heng)，决(jue)定(ding)了(le)阀芯(xin)、阀(fa)座(zuo)的相(xiang)对(dui)位(wei)置(zhi)，控制(zhi)阀前压力。当(dang)阀(fa)后压力(li)P1增(zeng)加时，P1作用(yong)在顶盘上的(de)作(zuo)用(yong)力(li)也随(sui)之(zhi)增(zeng)加。此时，顶盘的作(zuo)用(yong)力(li)大(da)于(yu)弹簧的(de)反作(zuo)用力(li)，使(shi)阀芯(xin)向离开阀(fa)座(zuo)的方(fang)向移(yi)动，直到(dao)顶盘(pan)的(de)作用(yong)力(li)与弹(dan)簧的(de)反作(zuo)用力(li)相平(ping)衡(heng)为(wei)止。这(zhe)时，阀芯(xin)与阀(fa)座的(de)流通(tong)面积(ji)减(jian)大(da)，流阻变(bian)小，从而(er)使P1降(jiang)为(wei)设定(ding)值。同理(li)，当阀(fa)后压(ya)力(li)P1降低(di)时，作(zuo)用方(fang)向与上(shang)述相(xiang)反(fan)，这就是自(zi)力式（阀(fa)前）压力调(diao)节阀(fa)的(de)工(gong)作原(yuan)理。

注：用(yong)于调节气(qi)体时执(zhi)行器(qi)朝(chao)上(shang)安(an)装(zhuang)，用(yong)于(yu)调(diao)节蒸汽或(huo)者液体(ti)时(shi)执行器朝(chao)下(xia)安(an)装(zhuang)。
