      阀(fa)门(men)图(tu)例符(fu)号(hao)大全(quan)

      2021/1/13 21:20:57      点击(ji):

      阀门图(tu)例符(fu)号(hao)大(da)全

      阀(fa)门图(tu)例(li)简介:

           阀门(men)图例(阀(fa)门图(tu)形符(fu)号)是指(zhi)用(yong)绘图(tu)的方式将阀门用简(jian)单的图(tu)形描绘出来进行(xing)标(biao)注。阀门(men)图(tu)例(li)起(qi)到(dao)一个(ge)示(shi)意、标准(zhun)的作用(yong),一般(ban)来(lai)说(shuo),阀门(men)图例的(de)差(cha)异(yi)都(dou)不(bu)大(da),但(dan)也会(hui)存在一(yi)定程度上(shang)的(de)区域(yu)性(xing)差(cha)别(bie)。阀门(men)图例大全(quan)包(bao)括各(ge)个(ge)种(zhong)类阀门(men)的图例,其(qi)中也包(bao)含了(le)球阀(fa)、蝶阀(fa)、闸(zha)阀、截(jie)止(zhi)阀(fa)等(deng)多(duo)种(zhong)常用阀(fa)门的(de)符号信息(xi)。在给(gei)排水专(zhuan)业制(zhi)图(tu)中,阀(fa)门(men)图例大(da)全是重要(yao)的参考资料(liao)。不同(tong)种(zhong)类的(de)阀(fa)门符号表示都不同,为(wei)帮(bang)助大(da)家掌(zhang)握(wo)各个阀(fa)门(men)的(de)符号(hao)表示(shi)方(fang)法,下面德(de)国(guo)沃德WODE阀(fa)门公司就为(wei)大家汇(hui)总(zong)下(xia)阀(fa)门图(tu)例(li)大全(quan),以供(gong)大家(jia)查(cha)阅。

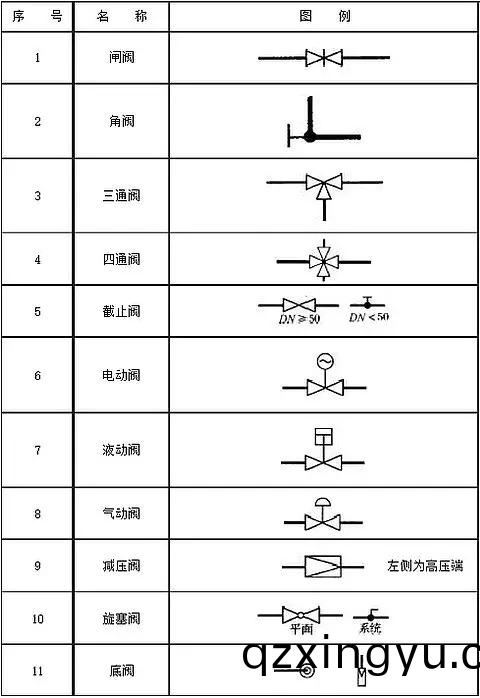

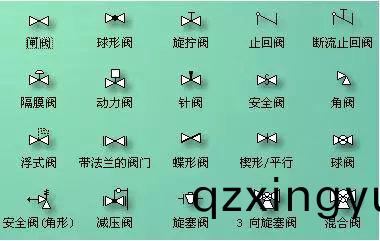

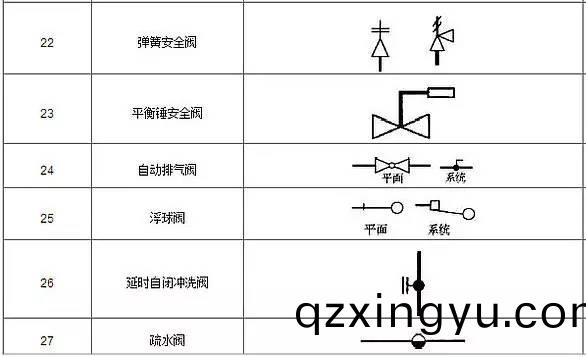

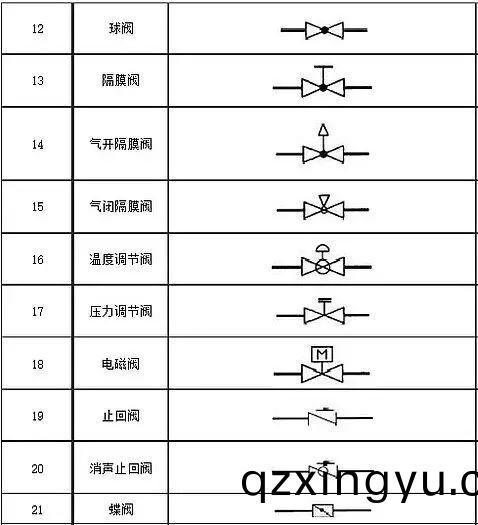

      阀(fa)门(men)图例大全(quan):





      注(zhu):阀门图(tu)例应(ying)以图样(yang)表示,不得(de)以(yi)文字代替(ti)绘图(tu)。在绘(hui)图(tu)过(guo)程(cheng)中,如果同一阀门符号(hao)表(biao)示的阀门(men)用途不同时,可在图形(xing)右(you)下(xia)角用大(da)写(xie)英(ying)文(wen)名称的字(zi)头表示。如(ru)必(bi)须(xu)对(dui)某(mou)部(bu)分进(jin)行说(shuo)明(ming)时,说(shuo)明文(wen)字应通俗易(yi)懂、简明清(qing)晰(xi)。有(you)关全(quan)工(gong)程项(xiang)目的问题应(ying)在首(shou)页说明(ming),局(ju)部(bu)问(wen)题(ti)应注写(xie)在本张图纸(zhi)内(nei)。
