进口(kou)单座调节阀(fa)和双座(zuo)调(diao)节(jie)阀结(jie)构和特性

调(diao)节(jie)阀(fa)是(shi)指用(yong)于(yu)调(diao)节工(gong)业自(zi)动化过(guo)程(cheng)控制领(ling)域(yu)中(zhong)的(de)介(jie)质流(liu)量、压(ya)力(li)、温度、液(ye)位等(deng)工艺(yi)参数(shu)，根据(ju)自动(dong)化(hua)系(xi)统(tong)中(zhong)的(de)控(kong)制信(xin)号(hao)，自动(dong)调(diao)节(jie)阀(fa)门(men)的开度(du)，从而实(shi)现介(jie)质流(liu)量、压力、温(wen)度和(he)液(ye)位(wei)的调(diao)节。以(yi)常(chang)用的(de)调(diao)节阀(fa)品牌(pai)，德国(guo)沃德(de)WODE调(diao)节阀为(wei)例(li)，其(qi)阀体(ti)结(jie)构类型(xing)有单(dan)座调节阀(fa)、双座(zuo)调节(jie)阀(fa)、三(san)通(tong)阀(fa)、套筒(tong)阀、角形阀(fa)、高(gao)压(ya)阀、隔(ge)膜阀(fa)、管夹(jia)阀(fa)、闸(zha)阀(fa)、滑板(ban)阀、轴流节(jie)流阀(fa)、电磁阀、数字(zi)阀等(deng)。它(ta)们(men)以(yi)阀杆直(zhi)线(xian)移动为特(te)点。该文中就(jiu)详(xiang)细(xi)介绍(shao)单(dan)座调(diao)节(jie)阀和双座调节阀(fa)结构(gou)和特性

单(dan)座(zuo)调节阀(fa)结构(gou)和特性

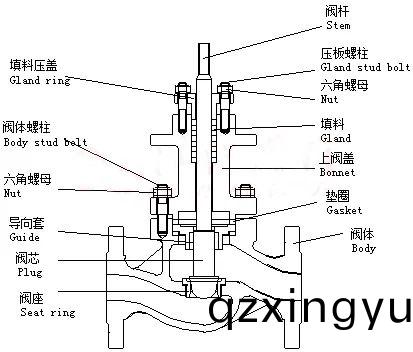

        如图(tu)上所(suo)示(shi)，单(dan)座(zuo)调节阀(fa)由(you)阀体(ti)、阀芯(xin)、导(dao)向(xiang)套、上阀(fa)盖(gai)、上(shang)盖(gai)板、阀(fa)杆和(he)填(tian)料等组成(cheng)。其(qi)结构特点是(shi)只(zhi)有一个(ge)阀(fa)芯和一个阀(fa)座(zuo)。上盖板(ban)用(yong)于(yu)压(ya)紧(jin)填(tian)料(liao); 上阀(fa)盖(gai)与(yu)阀体用(yong)螺(luo)栓(shuan)连接，用于阀杆(gan)和阀芯的中(zhong)心定(ding)位; 阀(fa)座(zuo)与(yu)上阀(fa)盖(gai)一起(qi)，用于(yu)保(bao)证阀(fa)芯与(yu)阀座的中(zhong)心(xin)定(ding)位，并(bing)在(zai)阀芯移动(dong)时，改变流(liu)体(ti)的(de)流通(tong)面积，从面(mian)改变(bian)操纵(zong)变(bian)量，实(shi)现调(diao)节流(liu)体流(liu)量的功(gong)能。阀杆与阀芯(xin)之间(jian)用(yong)连接销(xiao)钉(ding)固定或(huo)用(yong)过(guo)盈配(pei)合(he)销(xiao)钉(ding)固定(ding)。图(tu)中(zhong)的阀芯(xin)导向(xiang)采(cai)用(yong)顶(ding)导(dao)向方式(shi)。一些单(dan)座调节(jie)阀(fa)采用(yong)顶底导向方(fang)式(shi)，提高导(dao)向精确(que)度。一些小(xiao)流(liu)量(liang)球形控(kong)制(zhi)阀常(chang)采(cai)用阀座导(dao)向(xiang)方式。

       当(dang)执(zhi)行(xing)机(ji)构作(zuo)直(zhi)线位移时(shi)，通过(guo)阀杆带(dai)动(dong)阀(fa)芯移动。阀(fa)芯(xin)向下(xia)移(yi)动(dong)时(shi)，流(liu)体(ti)流通面(mian)积(ji)减小的(de)称为正体阀; 反(fan)之，流体流(liu)通面(mian)积(ji)增加(jia)的(de)称(cheng)为反体阀。可方(fang)便地翻(fan)转(zhuan)阀(fa)芯(xin)与阀杆的(de)连接位(wei)置，使(shi)正体(ti)阀(fa)改为反(fan)体阀(fa)或(huo)反之。对(dui)DN<25mm的(de)单(dan)导(dao)向(xiang)直通单座(zuo)阀(fa)，只(zhi)有正体(ti)阀(fa)，气开式控(kong)制(zhi)时需要(yao)用反(fan)作用执行(xing)机构实现(xian)。

单(dan)座调节(jie)阀(fa)是(shi)一(yi)种(zhong)最常(chang)见的控(kong)制(zhi)阀(fa)，也(ye)称为直通单座阀。其(qi)特点如下(xia)。

      1.泄(xie)漏(lou)量(liang)小(xiao)，容(rong)易(yi)实现严格(ge)的(de)密封和切(qie)断(duan)，例如(ru)，可采用金(jin)属(shu)与金(jin)属的硬密(mi)封(feng)，或金(jin)属(shu)与聚(ju)四(si)氟乙烯(xi)或(huo)其(qi)他复合(he)材(cai)料的软(ruan)密(mi)封(feng)，标(biao)准泄(xie)漏量为0.01%C.C 是(shi)额(e)定流量(liang)系数(shu)。

       2.允许(xu)压(ya)差小(xiao)，例如(ru)，DN100 阀的允(yun)许(xu)压(ya)差仅120kPa。

       3.流(liu)量(liang)系数(shu)小，例(li)如，DN100 的直通(tong)阀(fa)的(de)流量(liang)系数(shu)仅为100。

       4.由(you)于(yu)流(liu)体介质(zhi)对(dui)阀芯(xin)的推(tui)力大(da)，即(ji)不(bu)平(ping)衡(heng)力(li)大，因此(ci)，在(zai)高压(ya)差(cha)、大口(kou)径(jing)的(de)应(ying)用场(chang)合，不(bu)宜(yi)采(cai)用(yong)。

       5.控制阀(fa)的(de)流量特性(xing)通过(guo)不同(tong)形(xing)状(zhuang)的阀芯(xin)实(shi)现(xian)。

双(shuang)座调节(jie)阀(fa)结构(gou)和特(te)性

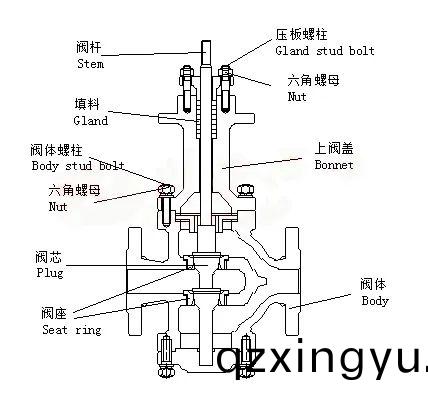

     如图(tu)所(suo)示(shi)，双(shuang)座(zuo)调节(jie)阀(fa)由阀(fa)体(ti)、阀(fa)芯(xin)、导向套(tao)、阀(fa)座(zuo)、上(shang)阀(fa)盖(gai)、上(shang)盖板(ban)、阀杆(gan)和(he)填(tian)料(liao)等(deng)组成。其结(jie)构特点(dian)是只有两个阀(fa)芯和(he)两个阀座。流体(ti)从图(tu)示(shi)的(de)左(zuo)侧流人(ren)，经(jing)两个(ge)阀(fa)芯和(he)阀座后，汇合(he)到(dao)右侧流出。由(you)于上(shang)阀(fa)芯(xin)所(suo)受向上(shang)推力(li)和下阀(fa)芯所(suo)受向(xiang)下(xia)推(tui)力(li)基(ji)本(ben)平衡(heng)，因(yin)此，整(zheng)个(ge)阀(fa)芯所(suo)受不(bu)平(ping)衡力(li)小。其(qi)特点如下。

       1.所受(shou)不平(ping)衡(heng)力(li)小(xiao)，允许(xu)的(de)压降(jiang)大(da)，例如，DN100 双(shuang)座调节(jie)阀(fa)允(yun)许(xu)压差(cha)280kPa.

       2.流量系(xi)数大: 与相(xiang)同口径(jing)的(de)其他(ta)控制阀比较，双(shuang)座(zuo)调节阀(fa)可(ke)流(liu)过更(geng)多流(liu)体(ti)，同口(kou)径双(shuang)座阀流量系数(shu)比(bi)单座(zuo)阀流量(liang)系(xi)数(shu)约大(da)20%~50% 。例(li)如(ru)，DN100 双(shuang)座阀(fa)流量(liang)系(xi)数达(da)160。因(yin)此(ci)，为获得(de)相(xiang)同(tong)的(de)流(liu)量(liang)系(xi)数，双座(zuo)阀可选(xuan)用(yong)较(jiao)小(xiao)推(tui)力(li)的(de)执(zhi)行(xing)机(ji)构(gou)。

       3.正体(ti)阀(fa)和(he)反体(ti)阀(fa)的(de)改装方(fang)便: 由(you)于双(shuang)座(zuo)阀(fa)采用(yong)顶底双(shuang)导向(xiang)，因此(ci)，只(zhi)需(xu)将(jiang)阀芯(xin)和(he)阀座(zuo)反(fan)过(guo)来(lai)安(an)装(zhuang)就(jiu)能将(jiang)正体(ti)阀(fa)改为反体阀，反(fan)体(ti)阀(fa)改(gai)为(wei)正(zheng)体阀，而不需要改选(xuan)执行(xing)机构(gou)的正(zheng)作用或(huo)反(fan)作用(yong)类型。图(tu)示的双(shuang)座(zuo)阀(fa)结构(gou)只需将(jiang)阀体(ti)反(fan)装，并(bing)与阀杆连接(jie)即可(ke)完(wan)成。顶部和(he)底(di)部(bu)的导(dao)向可用阀(fa)座的导(dao)向(xiang)取代(dai)。

       4.泄漏量大: 双(shuang)座阀的(de)上(shang)、下阀芯(xin)不(bu)能(neng)同(tong)时保(bao)证(zheng)关(guan)闭，因此， 双座(zuo)阀的泄漏量较(jiao)大(da)，材(cai)料线(xian)膨胀量(liang)不同，造成的(de)泄(xie)漏(lou)量会(hui)更大(da)。但(dan)近(jin)几(ji)年有(you)报(bao)道，一(yi)些(xie)双(shuang)座(zuo)调(diao)节(jie)阀(fa)采用(yong)特(te)殊(shu)整体结(jie)构可实现泄漏(lou)等(deng)级I~V。5 抗(kang)冲刷(shua)能(neng)力差(cha): 阀内(nei)流路(lu)复(fu)杂(za)，在(zai)高压差应(ying)用(yong)场(chang)合，受到(dao)高压流体的冲(chong)刷较(jiao)严(yan)重，并(bing)在(zai)高(gao)压差(cha)时造成(cheng)流(liu)体的闪蒸(zheng)和空化(hua)，加重了(le)对阀(fa)体的(de)冲(chong)刷(shua)。因(yin)此，双座阀(fa)不(bu)适用(yong)于(yu)高(gao)压差(cha)的应用(yong)场所(suo)。由(you)于(yu)流(liu)路(lu)复(fu)杂(za)，它(ta)也(ye)不(bu)适用(yong)于含(han)纤维(wei)介质(zhi)和高黏度流(liu)体(ti)的控制(zhi)。

       5.控制阀(fa)的流量特性通过不(bu)同(tong)形状(zhuang)的阀(fa)芯(xin)实现。

有关(guan)调节阀的更(geng)多(duo)技术数(shu)据(ju)可(ke)致电沃德WODE阀门(men)或(huo)各(ge)经(jing)销商。
